仓壁振动器 (其他名称:振动器,振打器,仓壁震打器,料仓防闭塞)
一、用途及特点:
ZFB系列防闭塞装置是以振动电机为激振源的节能通过型产品,它是靠高频振动和冲击力,有效地消除由于内摩擦、潮解、带电、成分偏析等原因而引起的架桥、搭拱、堵塞等现象,从而使物料从仓口顺利排出,保证稳定供料所必需的设备。ZFB系列防闭塞装置广泛应用于冶金、化工、建材、火电、煤炭、食品、水泥、制药、化肥、粮食、铸造、陶瓷、磨料等行业中贮料仓的防闭塞之用。ZFB系列防闭塞装置具有体积小、重量轻、高效节能、安装简单等优点。
二、结构及工作原理:

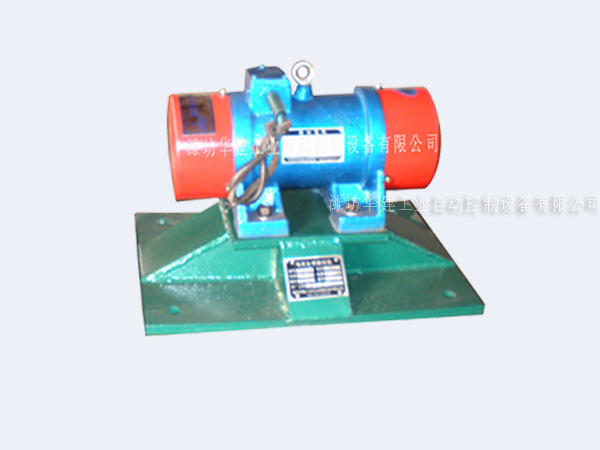

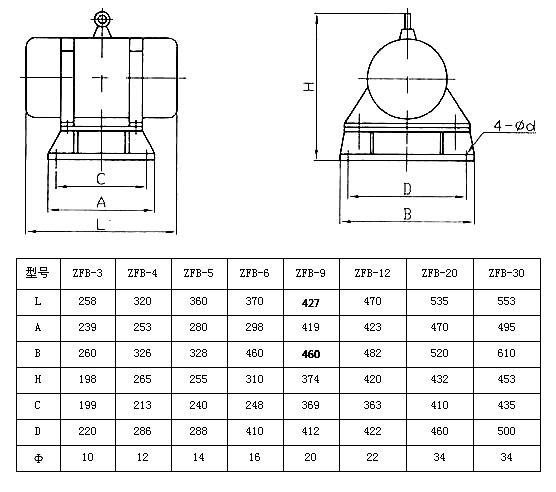

ZFB系列防闭塞装置的结构如图1所示。由振动电机(1)、底座(2)两部分组成。振动电机和底座由螺栓紧密地固定为一体,由于底座坚固地安装在料仓壁上,这样就构成了单质点定向强迫振动系统。 当防闭塞装置工作时,振动电机的高速转动,便产生了对料仓壁的周期性高频振动,由于防闭塞装置的周期性振动,一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦,另一方面使物料受交变速度和加速度的影响,处于不稳定状态,从而有效地克服物料的内摩擦力和聚集力,以消除料仓内物料间的相对稳定性,使物料从料仓口顺利排出。

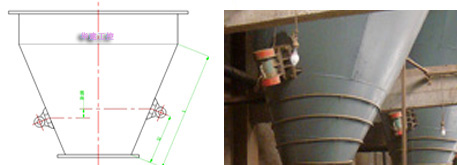

三. 仓壁振动器安装:1、全钢板制料仓:ZFB型装置应当焊接在料仓的壁面上。2、上部为混凝土料仓,下部为钢制料斗:ZFB型装置应当焊接在钢制料斗壁面上。3、全混凝土料仓及带加强钢制料斗:在仓内应敷设振动板,ZFB型装置应当焊接在振动板上。4、储存纯粗块物料的料仓:无论料仓形式如何,均应在仓内敷设振动板,ZFB型装置应焊接在振动板上。5、溜槽:ZFB型装置应焊接在溜槽易粘、堵料部位。6、圆锥型料仓:当安装部位直径大于1m时,请安装ZFB型装置两台。7、无论何种安装方式,只要在料仓两侧安装ZFB型装置,应保证水平高度相差50—100mm.
四. 仓壁振动器技术参数:以仓槽壁厚(毫米)分型号
技术参数
型号 | 电压(v) | 功率(kw) | 适合仓壁板厚(mm) | 仓锥部容量 (t) | 激振力(Kg) | 激振频率(r/min) | 振幅(mm) | 外形尺寸 (长×宽×高) | 重量(Kg) |
ZFB-4 | 380 | 0.15 | 3.2~4.5 | 1 | 150 | 1.5 | 320×326×265 | 28 | |
ZFB-5 | 0.25 | 4.5~6 | 3 | 300 | 3000 | 2 | 360×328×255 | 40 | |
ZFB-6 | 0.4 | 6~8 | 10 | 500 | 2 | 370×460×310 | 60 | ||
ZFB-9 | 0.75 | 8~10 | 20 | 1000 | 4 | 427×460×374 | 90 | ||
ZFB-12 | 1.5 | 10~13 | 50 | 2000 | 4 | 470×482×420 | 186 | ||
ZFB-20 | 1.8 | 13~25 | 150 | 3000 | 5 | 535×520×432 | 220 | ||
ZFB-30 | 3.7 | 25~40 | 200 | 5000 | 5 | 553×610×453 | 280 |
