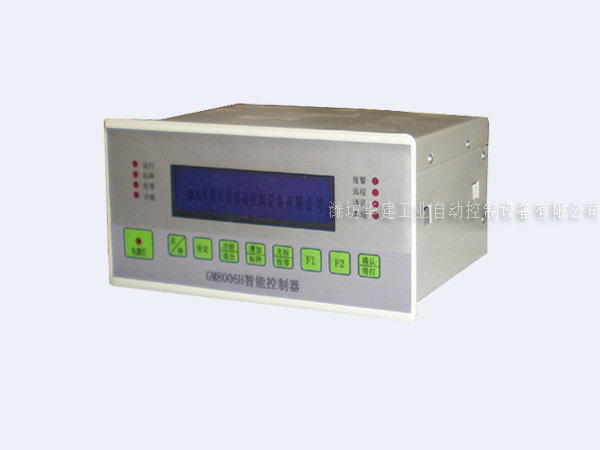

GM8006H智能控制器

GM8006H智能控制器

一 :简介

GM8006H系列称重控制器采用国际最新技术研制和生产的新一代配料仪表,是静态,动态计量和配料的专用智能仪表。它集计量与控制功能为一体,与恒速秤,调速秤,静态秤配套使用,实现各种物料的称重与配料。仪表采用专用单片机,全部隔离的模拟量输入输出及开关量输入输出接口,高性能的16位A/D,12位D/A转换器,配以RS-485通讯接口,可方便接入DCS系统。智能化PI输出可对变频器,滑差电机控制器等执行机构进行闭环控制。GM8006H为双排液晶汉字显示

二 :系统功能

1: 专用工业级控制微处理器,超强抗静电、抗干扰,确保系统运行稳定,可靠。

2: EEROM保护参数,产量等数据永远不会丢失。

3: 采用低温漂、低噪声放大芯片, 确保信号稳定。

4: 二路模拟量输入,二路模拟量输出。模拟量输入:最大65535个数字。

      模拟量输出:一路0~5V(对应0~255),二路0~5V (对应0~1023)。

5: 仪表具有运行自动校零、报警自动延时停机功能。

6: 仪表计量精度:优于0.05‰

7: 双排液晶汉字显示,8个工作按键, 8个发光管指示状态。

8: 液晶显示器上下两排均为汉字显示。

9: 可选择控制四种秤体:恒速秤,调速秤,静态秤,断续秤。

10:速度为脉冲光电隔离输入(可选择为速度传感器提供12V电源)。

11:远程及485启动、停机。

12:0~10mA、0~20mA或4~20mA 外部设定量输入。

13:0~10mA、0~20mA或4~20mA 当前流量输出。

14:所有开关量输入、输出全光电隔离。

15:传感器供电5V,电流150 mA。

16:继电器输出信号:运行、备妥、报警、上限报警、下限报警和吨累计产量。

17:仪表具有2级放大功能:一级硬件放大,二级程控放大。

18:RS-485通讯接口,方便与PLC及其它设备联网。

19:主机、AD、DA 、RS-485电源相互独立,确保输入输出互不干扰。

三:技术指标

1:供电电源:AC220V±10%       20W   50HZ

2:AD转换输入0--2.5V    对应数字0-65535

3:传感器供电5V ,最大输入信号20mV

4:模拟量控制输出:0-5V.

5:模拟量输出:  10位     1路 0-5V直流输出

                10位      1路0-5V直流输出

6:外部设定量输入:4~20mA   0~20mA   0~10mA

7:当前流量输出:  4~20mA   0~20mA   0~10mA

8:脉冲速度输入:  0-4000HZ

9: 环境温度:      0~45℃。

10:RS-485 通讯接口,通讯距离1200米 。

11:仪表可组网GM8006H系统,组网仪表数量32台。

12:流量、设定量单位:公斤/分或 吨/小时 ;累计量单位为吨。
