一、工作原理
本机是利用金属进入传感电磁场时产生的金属信号,通过电子技术对之进行处理,并驱动执行机构动作,从而
排除有害金属。
新的金属检测技术的研究成果表明,金属在通过传感器电磁场时,不仅引起了电磁场幅度的变化,同时引起
电磁场相位也产生变化。而且,金属的属性不同(磁性的,非磁性的)引起电磁场幅度和相位的变化也不同。
以往所有机型的金属探测器都是检测幅度变化信号,而忽略了相位变化信号。

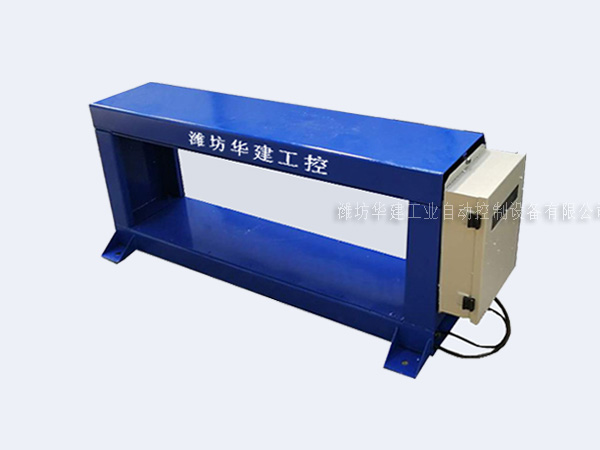

GJT-2F型金属探测仪采用新的金属检测技术——数字移相及相关检测技术,对金属进入传感电磁场时产生的
幅度和相位变化信号均予以检测,从而得到对金属的很佳检测灵敏度。因而使该机在检测灵敏度和抗干扰指标
上比以往机型有很大提高。
二、型号与规格
GJT-2F型金属探测仪由控制箱和传感器两部分组成,其型号规格是按标准输送胶带的宽度划分的,如GJT-2F-5型,其含义为适应于输送胶带宽度为500毫米的2系列F型固定安装式金属探测器。对不同规格的传感器,金探控制箱的外形尺寸及用户功能均相同。调试使用方法也相同。
型号 | 胶带 宽度 (mm) | 主要尺寸 | |||||||||
A | B | C | D | E | L1 | L | |||||
标准型 | 加高型 | 标准型 | 加高型 | ||||||||
GJT-2F-5 | 500 | 850 | 690 | 310 | 480 | 250 | 320 | 740 | |||
GJT-2F-6 | 650 | 1000 | 840 | 330 | 500 | 250 | 320 | 890 | |||
GJT-2F-8 | 800 | 1200 | 1040 | 350 | 520 | 250 | 320 | 1090 | |||
GJT-2F-10 | 1000 | 1400 | 1220 | 420 | 520 | 610 | 710 | 300 | 370 | 1290 | |
GJT-2F-12 | 1200 | 1600 | 1420 | 470 | 570 | 660 | 760 | 300 | 370 | 1490 | |
GJT-2F-14 | 1400 | 1840 | 1640 | 520 | 620 | 730 | 830 | 300 | 370 | 1730 | |
GJT-2F-16 | 1600 | 2040 | 1840 | 570 | 670 | 780 | 880 | 350 | 420 | 1930 | |
GJT-2F-18 | 1800 | 2300 | 2100 | 630 | 730 | 840 | 940 | 350 | 420 | 2190 | |
GJT-2F-20 | 2000 | 2500 | 2300 | 680 | 780 | 890 | 990 | 350 | 420 | 2390 |
